US-Sanktionen isolieren Huawei von EUV-Lithografie: Der Gigant will Moores Gesetz neu definieren, doch ein Top-Chip-Analyst zweifelt daran.

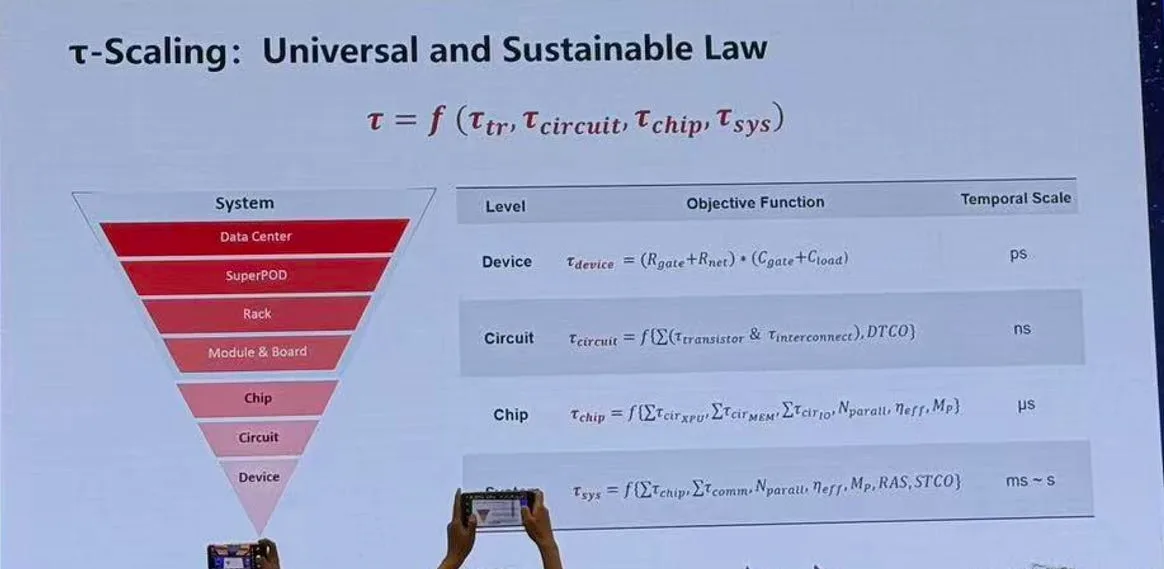

Nach Huaweis großer Ankündigung Anfang dieser Woche über seine Tau-Skalierungstechnologie, mit der das Unternehmen eine Transistordichte anstrebt, die der von führenden Halbleiterherstellern wie TSMC und Intel erzielten Nach Huaweis großer Ankündigung Anfang dieser Woche über seine Tau-Skalierungstechnologie, mit der das Unternehmen eine Transistordichte anstrebt, die der von führenden Halbleiterherstellern wie TSMC und Intel erzielten 14-Angström-(14A)-Prozess-Technologien entspricht, hält der Halbleiteranalyst Dr.

Ian Cutress die Ankündigung für einen Vergleich unzusammenhängender Aspekte der Leistungsparameter eines Chips. Er diskutierte die Ankündigung TechTechPotato-Podcast ausführlich und ergänzte, dass das öffentlichte Forschungsmanuskript zur Tau-Skalierungstechnologie offenbar.

Laut dem Chip-Experten wurde Huaweis Tau-Skalierungstechnologie bereits seit Jahrzehnten erforscht. Cutress begann seine Analyse ündigung mit einer Betrachtung des Mooreschen Gesetzes.

Das Mooresche Gesetz beschreibt in der Halbleiterindustrie, dass sich die Anzahl der Transistoren auf einem Chip alle zwei Jahre verdoppelt, während die Kosten halbiert werden.

Der Experte ist der Ansicht, dass Huawei aufgrund der US-Sanktionen, die den Zugang zu modernsten Extreme-Ultraviolet (EUV)-Lithographiemaschinen blockieren, gezwungen ist, die Leistungsparameter und das Mooresche Gesetz zu ignorieren:
