Quantumsensor steigert Terahertz-Empfindlichkeit um das 20-Fache

Bestehende Detektoren für diese Frequenzen sind oft langsam, mangeln Empfindlichkeit oder stützen sich auf große, kostspielige Systeme, die möglicherweise extreme Kühlung erfordern und damit ihren praktischen Einsatz einschränken.

Forscher haben nun einen kompakten neuen Detektor entwickelt, der Quantenphysik mit einer speziell konstruierten Metasurface kombiniert und die Fähigkeit zur Erfassung und Messung Advanced Photonics veröffentlichte Arbeit könnte dazu beitragen, Technologien über die medizinische Bildgebung bis hin zur Astronomie voranzutreiben.

Quantenphysik trifft auf Metasurface-Design Das Gerät nutzt ein Phänomen, den in-Plane-Photoelektrischen-Effekt. Bei diesem quantenmechanischen Prozess übertragen einfallende Terahertz-Photonen Energie auf Elektronen, die in einem zweidimensionalen Elektronengas eingeschlossen sind.

Einordnung fuer Autofahrer

Diese angeregten Elektronen überwinden eine sorgfältig gestaltete Potentialstufe und erzeugen einen elektrischen Strom, der gemessen werden kann. Gegensatz zu herkömmlichen Photoelektrischen-Detektoren ist für diesen Mechanismus keine Überschreitung einer minimalen Photonenenergie erforderlich.

Da der Prozess vollständig innerhalb der Ebene des Materials abläuft, werden zudem mehrere Effizienzbeschränkungen vermieden, die bei traditionellen Detektorkonzepten auftreten.

Frühere Detektoren, die dieses Konzept anwendeten, zeigten vielversprechende Leistung, waren jedoch: Sie erfassen nur einen kleinen Anteil der einfallenden Strahlung, da sie auf Einzelantennen-Strukturen angewiesen sind. Um diese Einschränkung zu überwinden, hat das Forschungsteam den neuen Detektor um ein Metasurface herum aufgebaut.

Einordnung fuer Autofahrer

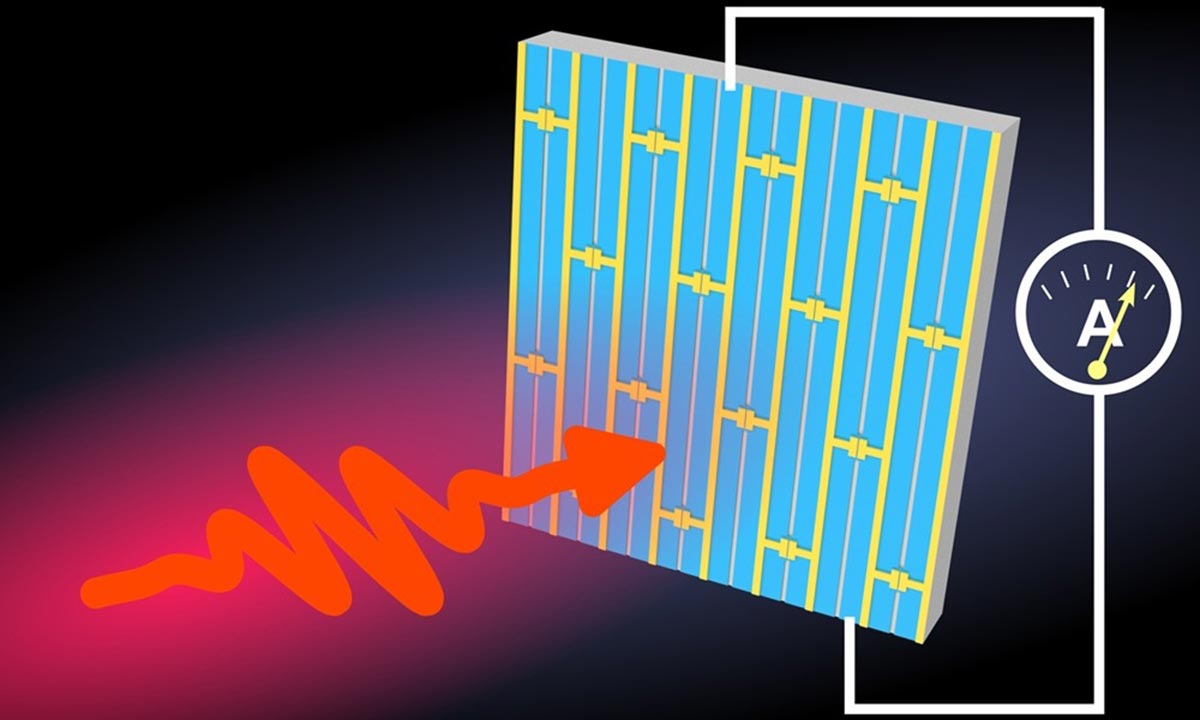

Diese strukturierte Anordnung konzentriert elektromagnetische Energie Bereiche, die deutlich kleiner sind als die Wellenlänge der einfallenden Strahlung. Im neuen Design sammelt ein sich wiederholendes „Ziegelmauer"-Muster Terahertz-Wellen und leitet sie in schmale Spalten, in denen die Detektion stattfindet.

Erfassung mehrerer Terahertz-Strahlung: Jede dieser winzigen Spalten fungiert als einzelnener Detektor. Durch die Verteilung zahlreicher solcher Elemente über die Metasurface und deren elektronische Vernetzung konnten die Forscher ihre Signalausgänge zu einem stärkeren Gesamtsignal kombinieren.

Dieser Ansatz macht komplexe Detektorarrays oder externe optische Komponenten überflüssig und gewährleistet gleichzeitig, dass die einfallende Strahlung exakt dort fokussiert wird, wo sie zur Detektion beitragen kann. Der Entwurfsprozess begann mit der Metasurface selbst.

Technik und Auswirkungen

Anschließend wurden einzelne fotoelektrisch einstellbare Stufendetektoren (PETS) in die kapazitiven Spalten integriert, in denen die elektromagnetischen Felder am stärksten wirken. „Dies gewährleistet eine optimale Kopplung der Metasurface an die Detektorelemente", erläutert der korrespondierende Autor Wladislaw Michailow, der die Forschung zunächst an der University Cambridge und später an der Swansea University Vereinigten Königreich leitete. „Im Vergleich zum konventionellen Ansatz, bei dem mehrere Geräte parallel geschaltet werden, ermöglichte dieser Ansatz eine signifikante Steigerung der Detektionsempfindlichkeit", fügt Michailow hinzu.

Anstatt die Lichtsammlung und die Signalgenerierung als separate Herausforderungen zu betrachten, entwickelten das Team beide Funktionen als ein einziges integriertes System.

Optimierung des Quantendetektors Die Forscher nutzten Computersimulationen, um kritische Merkmale des Geräts zu verfeinern, einschließlich des Abstands zwischen den sich wiederholenden Strukturen und der Größe der Detektionslücken. Diese Abmessungen bestimmen, wie stark das elektrische Feld eingesperrt wird und damit, wie viel Photostrom erzeugt wird.

Einordnung fuer Autofahrer

Das finale Design balanciert die Feldverstärkung mit der Breite des Elektronentransportkanals, um die Signalstärke zu maximieren. Die Herstellung beruht auf einer Halbleiterstruktur, die ein Elektronengas mit hoher Beweglichkeit enthält.

Der Fertigungsprozess ähnelt stark bereits etablierten Verfahren zur Herstellung, was eine zukünftige Integration in elektronische Schaltungen praktikabler macht. Da das Metamaterial selbst die einfallende Strahlung konzentriert, benötigt der Detektor keine externen Fokussierelemente wie Siliziumlinsen.

Dies vereinfacht die Montage und könnte die großflächige Fertigung erleichtern. Starke Leistung mit vereinfachter Hardware Während der Tests wurde der Detektor auf 10 K gekühlt und Strahlung in der Nähe von 1,9 THz ausgesetzt. Er erzeugte ein klares elektrisches Signal, das dem Ein- und Ausschaltmuster der einfallenden Strahlung entsprach.

Was die Studie zeigt

Die Messungen ergaben eine Empfindlichkeit von 2,7 Ampere pro Watt. Das nachweisbare Konzept-Prototyp-Gerät erreichte zudem eine externe Quanteneffizienz von 2,1 Prozent bei 1,9 THz. Nach Angaben der Forscher entspricht dies einer Verbesserung 20-fachen gegenüber zuvor demonstrierten PETS-Detektoren.

Ein Großteil dieses Gewinns resultiert aus der Fähigkeit des Metasurfaces, einbrechende Strahlung effizienter einzufangen und in die aktiven Detektionsbereiche zu lenken. Der Detektor arbeitet zudem ohne Source-Drain-Vorspannung.

Dies verringert unerwünschte Rauschanteile, da kein Dunkelstrom entsteht. „Die Bauelemente sind direkte Detektoren, die bei Null-Vorspannung betrieben werden und daher keinen Dunkelstrom aufweisen", Ruqiao Xia, Erstautorin der Studie, die die Bauelemente Rahmen ihrer Promotion in der Gruppe für Halbleiterphysik Cavendish Laboratory der University Cambridge hergestellt und charakterisiert hat.

Einordnung fuer Autofahrer

Da die Geometrie skalierbar ist, könnte das grundlegende Konzept potenziell auch für andere Bereiche des elektromagnetischen Spektrums angepasst werden, einschließlich Mikrowellen- und mittlerer Infrarotfrequenzen. Potenzielle Anwendungen in verschiedenen Branchen Neben seiner Empfindlichkeit bietet der Detektor mehrere praktische Vorteile.

Die flache, ebene Struktur ist mit etablierten Halbleiterfertigungsmethoden kompatibel und lsst sich direkt mit On-Chip-Elektronik integrieren. Der Metasurface-Ansatz eliminiert zudem die Notwendigkeit Komponenten, was die Verpackung und den Einsatz Vergleich zu vielen bestehenden Terahertz-Systemen vereinfacht.

Die Forscher glauben, dass die Technologie langfristig bei Temperaturen betrieben werden knnte, die hher sind als bei vielen konkurrierenden Detektordesigns erforderlich. hnliche PETS-Bauelemente haben bereits Leistungen bei Temperaturen demonstriert, die mit kompakten Kryokhlsystemen, nicht jedoch mit flssigem Helium, erreichbar sind.

Was die Studie zeigt

Diese Fhigkeit knnte die Lcke zwischen hochempfindlichen kryogenen Detektoren und weniger empfindlichen Raumtemperatur-Technologien schlieen und damit das Spektrum potenzieller Anwendungen in der Praxis erweitern. Die Studie stellt die erste Demonstration eines Quanten-Metasurface-Fotodetektors auf Basis eines zweidimensionalen Elektronensystems dar.

Durch die Kombination effizienter Lichtsammlung mit einem hochempfindlichen Quantendetektionsmechanismus stellt diese Arbeit einen bedeutenden Schritt dar, um langjährige Herausforderungen in der Terahertz-Technologie zu überwinden. „Die Ergebnisse sind besonders faszinierend aufgrund der Anwendungen, die die Terahertz-Technologie ermöglichen kann, etwa in den Bereichen drahtlose Netzwerke, Gesundheitswesen, Astronomie, Biomedizin, Qualitätskontrolle in der Fertigung und vielen weiteren," David Ritchie, Leiter der Gruppe für Halbleiterphysik, einer der Mitautoren.

Durch die direkte Integration Detektor selbst zeigen die Forscher, wie Fortschritte in der Materialtechnik und der Quantenphysik zusammenwirken können, Terahertz-Technologien zu verbessern und ihren praktischen Nutzen zu erweitern. Referenz: „Quantum metasurface-based photoelectric tunable-step terahertz detector", Matthew Tan, Harvey E. Beere, Jonathan P.

Griffiths, David A. Ritchie und Wladislaw Michailow, 17. März 2026, Advanced Photonics. DOI: 10.1117/1.AP.8.2.026011
