Kristall-Durchbruch ermöglicht Wissenschaftlern das „Schreiben“ von Nanomustern mit Licht

Ihre Arbeit zeigt, dass dieses Material durch Licht dauerhaft verändert und sogar im Nanomaßstab mithilfe (CW-Licht) geformt werden kann. Dieser Ansatz eliminiert die Notwendigkeit teurer Cleanroom-Lithographie oder fortschrittlicher Femtosekunden-Lasersysteme.

Verständnis des Brechungsindex und der Photorefraktivität Eine Schlüssel-Eigenschaft hinter dieser Entdeckung ist der Brechungsindex, der bestimmt, wie stark ein Material Licht biegt oder verlangsamt. Materialien mit höheren Brechungsindizes sind besser geeignet, Licht durch optische Systeme zu leiten.

In manchen Fällen kann das Licht selbst diese Eigenschaft verändern. Dieser Effekt wird als Photorefraktivität bezeichnet, bei der die Bestrahlung mit Licht den Brechungsindex modifiziert.

Das Kristall As₂S₃ zeigt diesen Effekt

Das Kristall As₂S₃ zeigt diesen Effekt sogar unter schwacher ultraviolettem Licht. In der Studie zeigte das Material eine sehr gro�e lichtinduzierte �nderung des Brechungsindex (bis zu $\Delta n \approx 0,3$).

Dies ist signifikant höher als das, was typischerweise für gut bekannte photorefraktive Materialien wie BaTiO₃ oder LiNbO₃ berichtet wird. Optische Funktionen direkt mit Licht schreiben Materialien mit starken photorefraktiven Antworten ermöglichen die Erzeugung optischer Funktionen direkt im Material mittels Licht.

Anstatt sich auf komplexe Fertigungsschritte zu verlassen, kann Licht definieren, wie das Material mit optischen Signalen interagiert. Diese Fähigkeit unterstützt eine breite Palette.

Es kann zur Bildung winziger Strukturen

Es kann zur Bildung winziger Strukturen verwendet werden, die Licht in Telekommunikationsgeräten leiten, diffraktive Elemente für Sensoren und Bildgebungssysteme erzeugen und holografieartige Merkmale für Sicherheit und Authentifizierung herstellen, wobei das optische Muster selbst als eindeutiger Identifikator dient.

Nanomuster und optische Fingerabdrücke In As₂S₃ wirken diese Effekte auf extrem feinen Skalen. Die starke Änderung des Brechungsindex ermöglicht die Bildung hochdetaillierter Muster, die in das transparente Material eingebettet sind.

Diese Muster können als „optische Fingerabdrücke“ dienen, die schwer zu replizieren sind, was sie nützlich für Anti-Fälschungs- und Rückverfolgbarkeitszwecke macht.

Um dieses Maß an Kontrolle

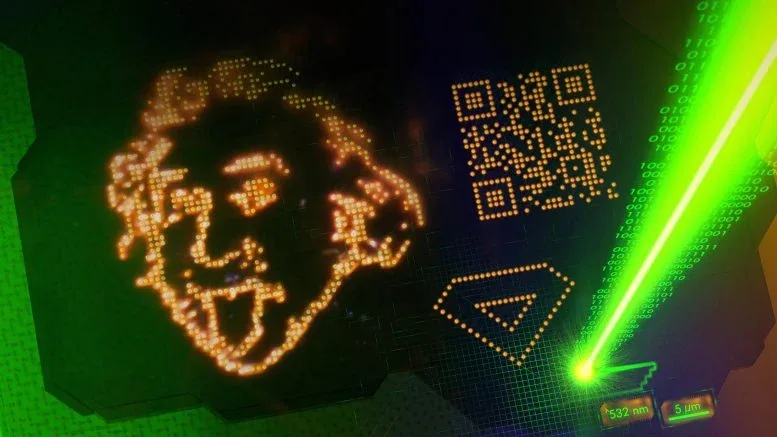

Um dieses Maß an Kontrolle zu demonstrieren, verwendeten Forscher einen Standardlaser, um ein mikroskopisches monochromes Porträt dünnen Flocken des Materials zu „skulpturieren“, wobei die Punkte im Abstand von 700 Nanometern angeordnet waren. Zusätzliche Experimente zeigten eine noch höhere Auflösung (auf ca.

50.000 Dots pro Zoll, was 500 Nanometer zwischen den Punkten entspricht). Die Muster zeigen einen starken Kontrast aufgrund der lichtinduzierten Brechungsindexänderung, was es ermöglicht, sie mithilfe optischer Methoden klar zu lesen.

Lichtgesteuerte Materialien und zukünftige Photonik „Die Entdeckung neuer Funktionsmaterialien, insbesondere innerhalb der einzigartigen Familie der van der Waals-Kristalle, ist der grundlegende Motor, um das gesamte Feld der Photonik voranzubringen.

Die Entwicklung hochentwickelter optischer Geräte, wie

Die Entwicklung hochentwickelter optischer Geräte, wie fortschrittliche Smart-Kontaktlinsen, ist eine tiefgreifend komplexe Herausforderung, die ein solides Fundament in der fundamentalen Materialwissenschaft erfordert.

In diesen Systemen ist das Material selbst die Schlüsselkomponente, die bestimmt, was physikalisch möglich ist.“ „Durch die Identifizierung natürlicher Kristalle mit dieser Empfindlichkeit stellen wir effektiv die grundlegenden Bausteine für eine neue Generation , die vollständig ät angetrieben wird“, sagte Valentyn Volkov, Gründer und Chief Technology Officer des XPANCEO Emerging Technologies Research Center.

Erweiternde Kristalle ermöglichen neue optische Bauelemente Neben der Veränderung seiner optischen Eigenschaften erfährt As₂S₃ auch eine physikalische Ausdehnung, wenn es Licht ausgesetzt wird. Das Material kann sich um bis zu 5 % ausdehnen, was es Forschern ermöglicht, Strukturen wie Mikrolinsen und Gitter direkt auf seiner Oberfläche zu formen.

Diese Fähigkeiten sind wichtig für die

Diese Fähigkeiten sind wichtig für die Entwicklung , die in Augmented-Reality-Brillen und intelligenten Kontaktlinsen eingesetzt werden. Darüber hinaus macht die Empfindlichkeit des Materials es zu einem vielversprechenden Kandidaten für photonische Schaltkreise und nanoskalige Sensoren.

Zusammen stellen diese Eigenschaften einen bedeutenden Fortschritt in der Fähigkeit dar, Licht für zukünftige Technologien zu steuern und zu manipulieren. Referenz: „Giant photorefractive and photoexpansion effects in a van der Waals semiconductor“ A.

Minnekhanov, Georgy A. Ermolaev, Alexey P.

Tsapenko, Ilia M.

Tsapenko, Ilia M. Fradkin, Gleb I.

Tselikov, Adilet N. Toksumakov, Aleksandr S.

Slavich, Arslan B. Mazitov, Sergey A.

Smirnov, Nikita D.

Smirnov, Nikita D. Orekhov, Ivan A.

Kruglov, Sergei A. Ivanov, Ilya P.

Radko, Andrey A. Vyshnevyy, Aleksey V.

Arsenin, Kostya S.

Arsenin, Kostya S. Novoselov und Valentyn S.

Volkov, 27. März 2026, Proceedings of the National Academy of Sciences.

DOI: 10.1073/pnas.2531552123
