NVIDIAs 8 Jahre alter V100-Grafikchip verkauft sich für 100 Dollar und schlägt moderne Consumer-Karten in KI-LLM-Aufgaben

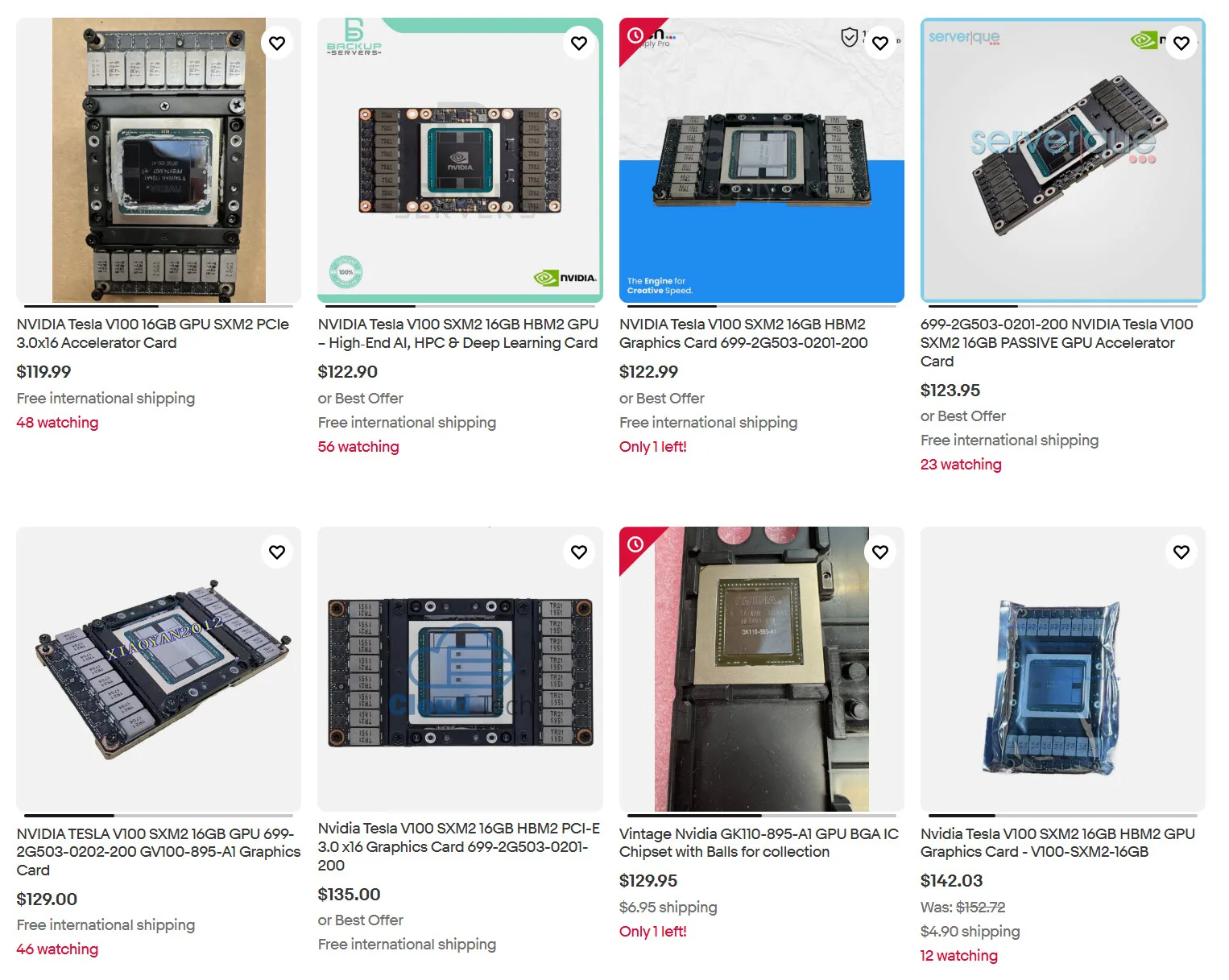

Neue GPUs sind erheblich für KI-Arbeitslasten optimiert, aber was ist, wenn ältere GPUs wie die 8 Jahre alte NVIDIA V100 mit einem Preis 100 USD plötzlich in LLMs (Large Language Models) jüngeren Angeboten überl
Kurzfassung
Warum das wichtig ist
- Neue GPUs sind erheblich für KI-Arbeitslasten optimiert, aber was ist, wenn ältere GPUs wie die 8 Jahre alte NVIDIA V100 mit einem Preis 100 USD plötzlich in LLMs (Large Language Models) jüngeren Angeboten überl
- Die NVIDIA Volta-Generation war die erste rein auf Rechenzentren ausgelegte Serie, die nicht im Standard-Segment für Consumer-Gaming verfügbar war.
- Volta war die erste Familie, die die Tensor-Core-Architektur einführte, die seither zur Grundlage für KI-Fortschritte avanciert ist.
SvyTech-Check
Redaktionelle Einordnung
Kernpunkt
Neue GPUs sind erheblich für KI-Arbeitslasten optimiert, aber was ist, wenn ältere GPUs wie die 8 Jahre alte NVIDIA V100 mit einem Preis 100 USD plötzlich in LLMs (Large Language Models) jüngeren Angeboten...
Warum relevant
Die Tensor-Core-Architektur wurde entwickelt, um KI-Aufgaben zu bewältigen, und hat sich seit der Volta-Familie massiv weiterentwickelt.
Einordnung
SvyTech ordnet die Meldung aus Wccftech als Teil des Themenfelds Technologie ein und verweist auf den Originalartikel, damit Leser Fakten, Quelle und Kontext nachvollziehen koennen.
Die Tensor-Core-Architektur wurde entwickelt, um KI-Aufgaben zu bewältigen, und hat sich seit der Volta-Familie massiv weiterentwickelt. Dennoch hat Hardware Haven beschlossen, eine 8 Jahre alte V100-GPU zu testen, um zu prüfen, wie sie sich in modernen KI-LLMs schlägt.
Zuvor jedoch ein Rückblick auf die Spezifikationen der NVIDIA Tesla V100-GPU: Die Tesla V100 war in zwei unterschiedlichen Formfaktoren erhältlich, einem SXM-Board und einer PCIe-Variante.

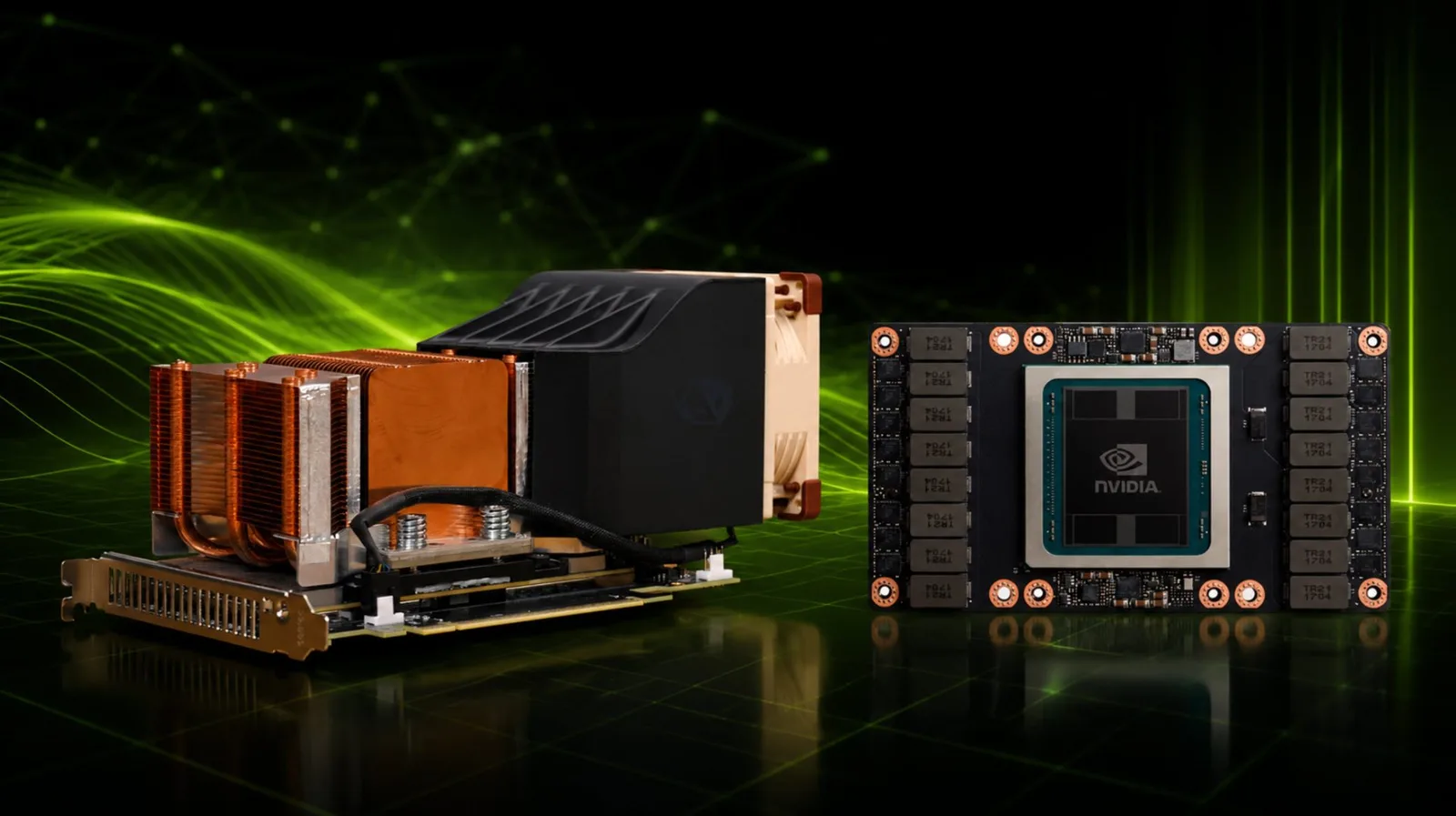

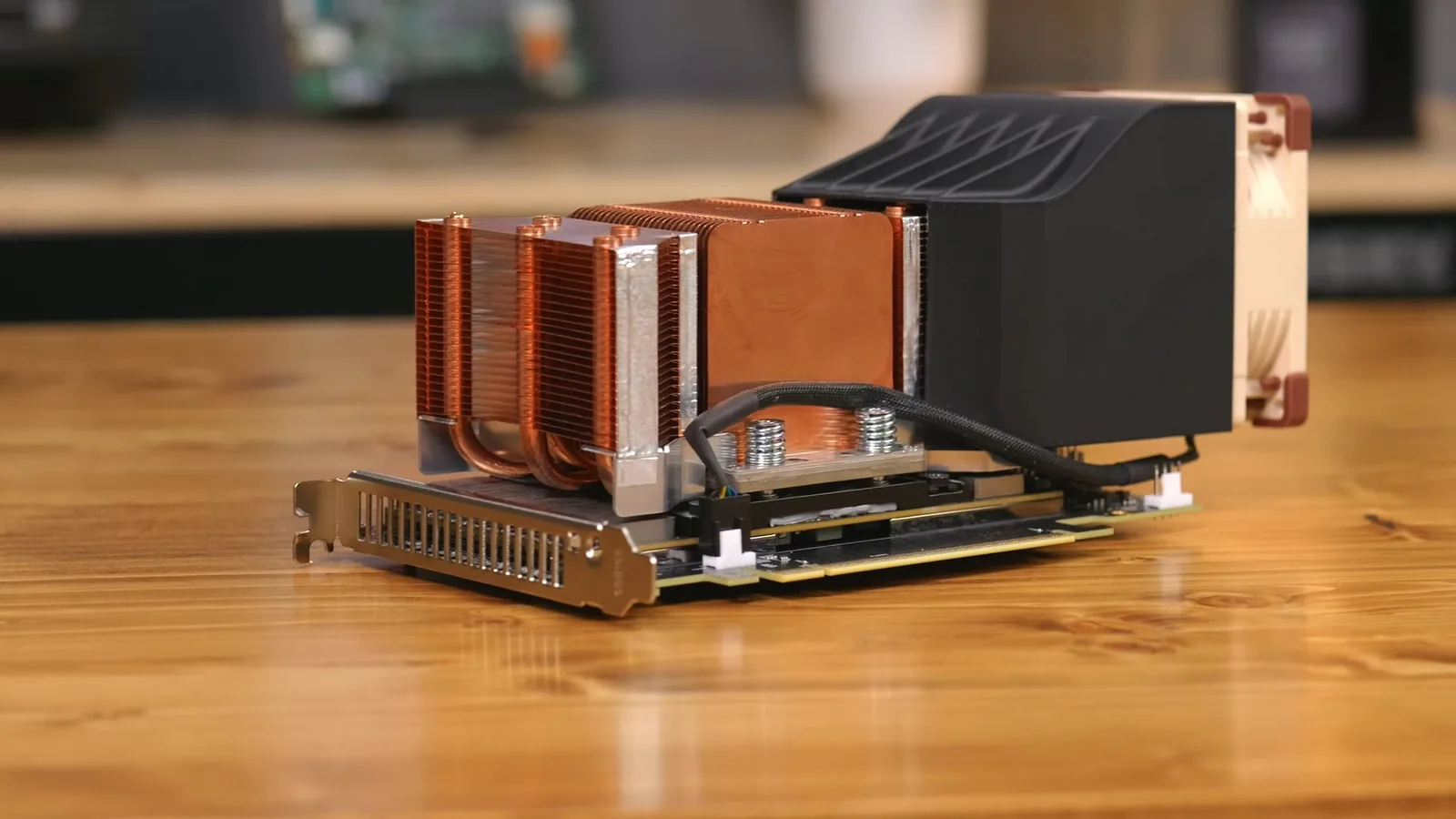

Die SXM-Modelle wurden vorwiegend in Rechenzentren eingesetzt und verfügten über einen Mezzanine-Anschluss, der eine direkte Stromversorgung und NVLink-Routing ermöglichte. Der getestete V100 ist ein SXM2-Modell mit 5120 Kernen, 320 TMUs, 128 ROPs und 640 Tensor Cores.
Technischer Hintergrund
Er verfügt über 6 MB L2-Cache, eine Taktrate 1530 MHz sowie entweder 16 oder 32 GB HBM2-Speicher über eine 4096-Bit-breiten Bus-Schnittstelle, was eine Bandbreite von 898 GB/s ergibt. Die GPU hat eine TDP von 250 W, was im Vergleich zu den aktuellen Blackwell-Modellen mit über 1 kW als winzig erscheint.
