Intels ZAM-Speicher bedroht den AI-Thron von HBM durch die Bandbreite von HBM4, höhere Kapazität und geringere thermische Einschränkungen

Zunächst einmal soll der neue Speicher die Bandbreite von HBM4 bieten und sogar mit dem nächsten Generationenstandard HBM4E konkurrieren, der erst voraussichtlich nächstes Jahr erwartet wird. ZAM selbst zielt auf einen Zeitrahmen von 2028-2030 ab, sodass es noch einige Zeit dauern wird, bis das Projekt das Produktionsniveau erreicht.

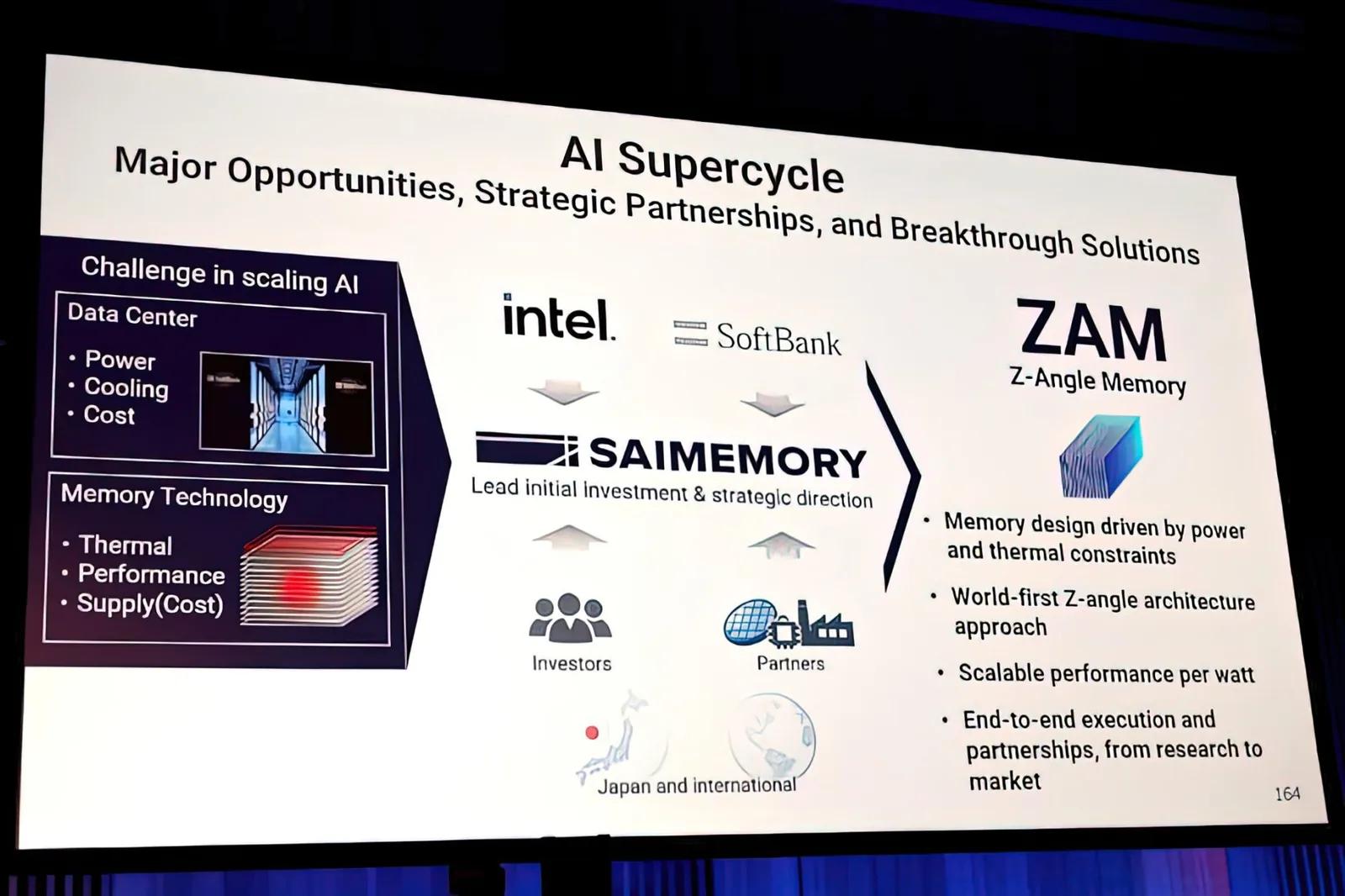

Auf dem VLSI Symposium 2026 werden Intel und die Tochtergesellschaft , SAIMEMORY, neue Details enthüllen und bereits einige Funktionen des kommenden Standards vorab zeigen. Die neuen Details haben verschiedene Aspekte hervorgehoben, die wir detailliert besprechen werden.

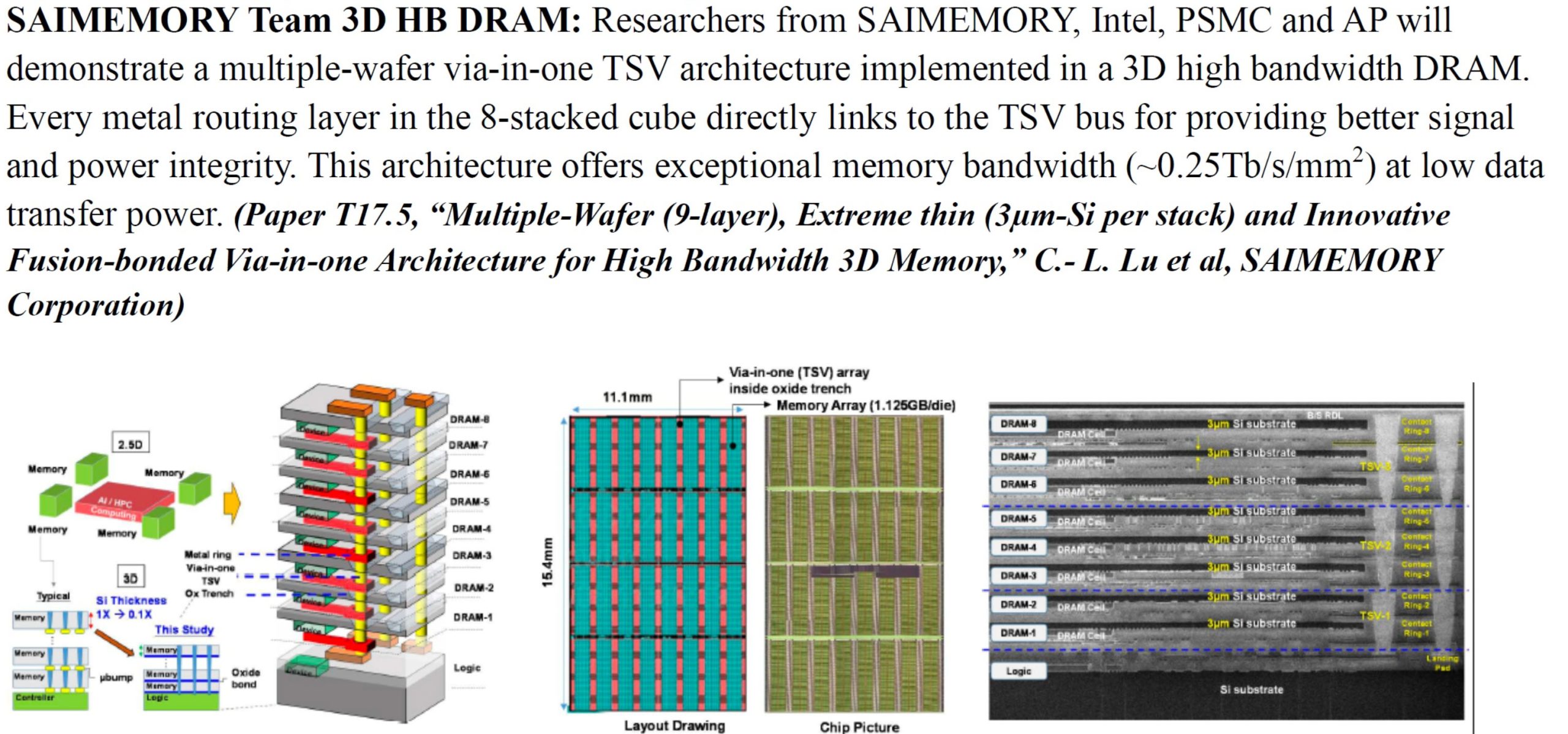

Beginnend mit dem Design selbst wird ZAM oder Z-Angle-Speicher mit einem 9-Schichten-gestapelten Design demonstriert. Ein einzelner Stapel umfasst acht DRAM-Stapel, wobei zwischen jedem Stapel ein 3-Mikron-Siliziumsubstrat liegt.

Das Hauptsubstrat verfügt über einen einzelnen

Das Hauptsubstrat verfügt über einen einzelnen Logik-Controller, der alle neun DRAM-Stapel ergänzt. Es gibt drei Haupt-TSV-Schichten, wobei jede Schicht 13,7k Through-Silicon-Vias Interconnect-Pfade enthält, die Hybridbonding nutzen.

Jede Schicht bietet 1,125 GB pro Schicht, sodass wir ät von 10 GB pro Stapel oder 30 GB im gesamten Paket ausgehen. Der ZAM-Stapel misst 171mm² (15,4 x 11,1mm), und der Speicher bietet eine Bandbreite von 0,25 Tb/s pro mm², was einer Bandbreite von 5,3 TB/s pro Stapel entspricht.

Nun sprechen wir über die Vorteile bevorzugte Wahl für Hochleistungs-KI-Beschleuniger und GPUs.

Aber wenn HBM skaliert, führt dies

Aber wenn HBM skaliert, führt dies auch zu strukturellen Problemen, einschließlich mehr Wärme und höherem Stromverbrauch. ZAM adressiert drei Kernbereiche: hohe Dichte, breite Bandbreite und geringeren Stromverbrauch.

Die Strukturmerkmale öglichen einen vertikalen Aufbau, der hervorragend für die Wärmeableitung ist, ohne dass durch die Verdrahtungsschicht geführt werden muss.

Wichtige Vorteile :

Höhere Bandbreitendichte: ~0,25 Tb/s/mm² (im Vergleich

Höhere Bandbreitendichte: ~0,25 Tb/s/mm² (im Vergleich zu (niedriger in HBM)

Geringerer Stromverbrauch: Optimiert für geringen Datenübertragungsstrom

Überlegene Wärmeableitung: Die vertikale Architektur ermöglicht ein besseres Wärmemanagement (HBM leidet unter Wärmeansammlung aufgrund )

Ultrahohe Stapelbarkeit: Unterstützt 9+ Schichten

Ultrahohe Stapelbarkeit: Unterstützt 9+ Schichten mit extrem dünnem 3μm Si pro Stapel und via-in-one TSV

Innovative Technologie: Magnetfeldgekoppelte drahtlose I/O + fortschrittliches Bonding für Skalierbarkeit

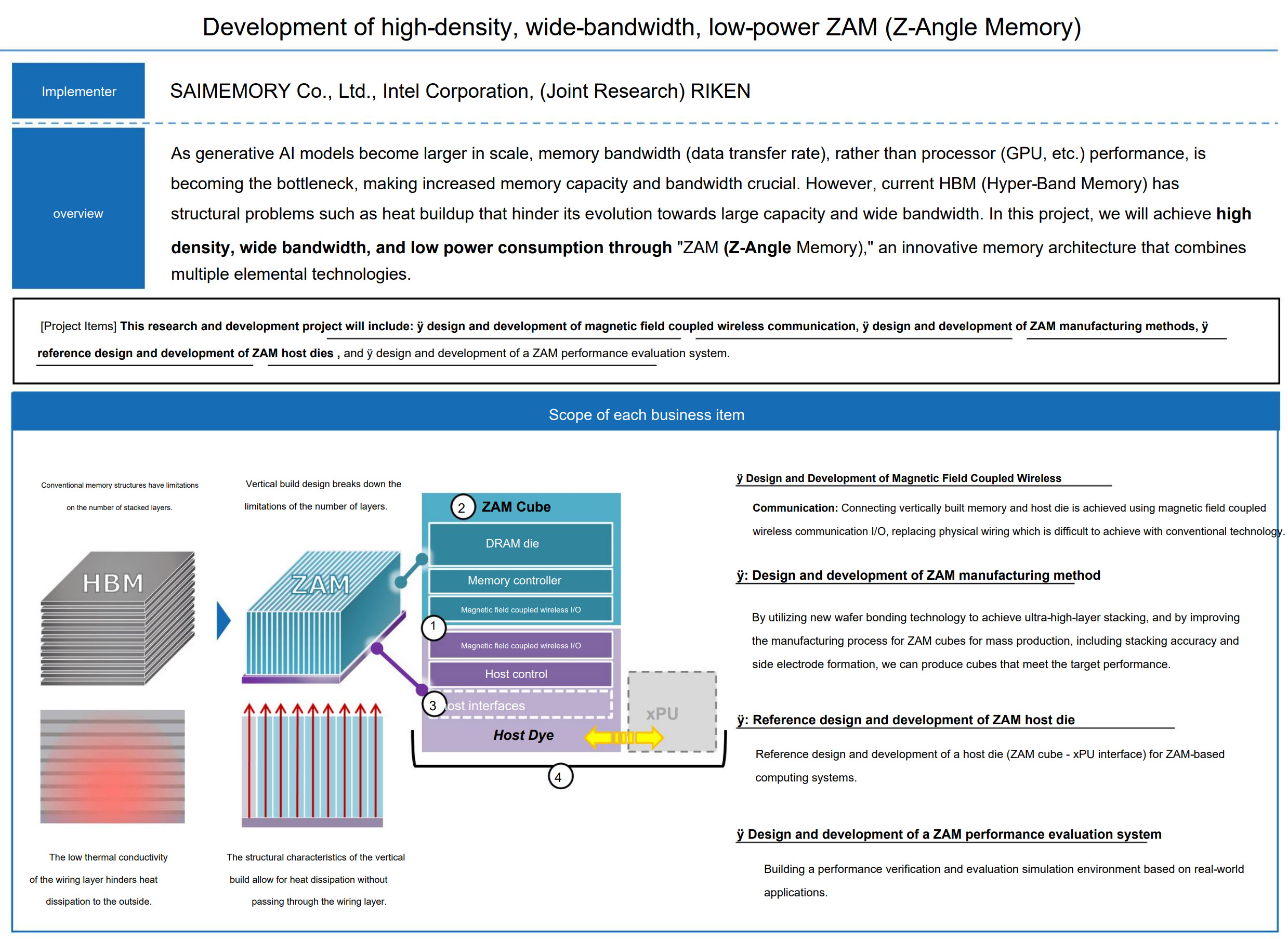

KI-Optimiert: Adressiert die strukturellen Grenzen für generative KI-Workloads Das Endziel mit ZAM ist es, ein dichtes 3D-Speicherdesign mittels 3.5D-Verkapselungstechnologie zu erreichen, das vertikale und horizontale Schichten beherbergt, einschließlich des Hochbandbreiten-, großen Speicherstapels, der Power/Ground-Leisten, der Siliziumphotonik und der Legacy IO, alles auf einem einzigen Substrat.

Moegliche Anwendungen

ZAM klingt in der Tat sehr vielversprechend, und wir freuen uns auf die erste Echtzeit-Demo, aber damit es als wirklich wettbewerbsfähige Lösung gegenüber HBM anerkannt wird, muss es reale Anwendung sehen, und welche bessere Möglichkeit gibt es, dies schnell zu erreichen, wenn die KI-Märkte in vollem Gange sind.
